1. INTRODUCCIÓ
Aquest document descriu de forma detallada cada component de l’equip PC-01 inventariat per a la LAN Party. Per a cada peça s’explica per a què serveix, el model exacte que tenim, l’any de llançament, les especificacions tècniques clau i el codi d’etiqueta assignat.
L’objectiu d’aquest inventari és garantir el control de tot el material, facilitar el manteniment durant l’esdeveniment i poder identificar qualsevol component davant d’una avaria o pèrdua.

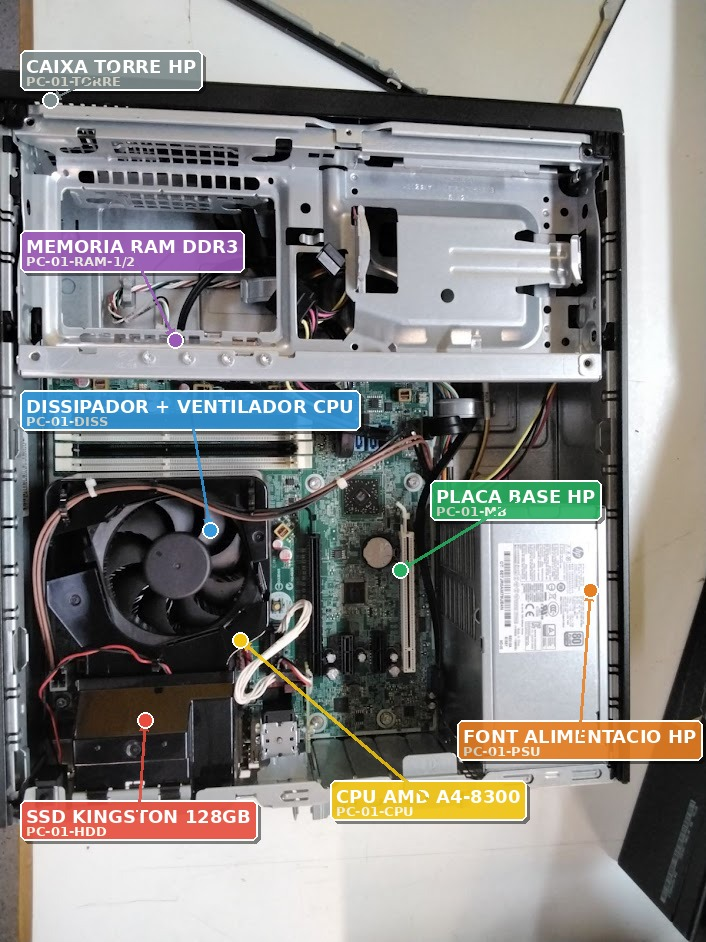

🗄️ TORRE / CAIXA — Codi: PC-01-TORRE
Què és i per a què serveix? La torre és l’estructura física que allotja i protegeix tots els components interns de l’ordinador: la placa base, el processador, la memòria RAM, el disc dur, la font d’alimentació i els ventiladors. A més, ofereix els ports frontals (USB, àudio) per facilitar les connexions de l’usuari i els botons d’encesa i reinici.
| Camp | Detall |
|---|---|
| Marca | HP (Hewlett-Packard) |
| Model | HP Desktop Tower |
| Codi de referència | L1M89AV |
| Factor de forma | Torre ATX |
| Any aproximat | 2015-2018 |
| Color | Negre/Gris corporatiu HP |
| Codi etiqueta | PC-01-TORRE |
Per què és important?
- Protegeix els components de cops, pols i electrostàtica.
- Permet la circulació d’aire per refredar els components (flux d’aire intern).
- Inclou badies de 3,5″ per als discs durs i ranures d’expansió per a targetes.
⚙️ PROCESSADOR (CPU) — Codi: PC-01-CPU
Què és i per a què serveix? El processador, o CPU (Central Processing Unit), és el cervell de l’ordinador. S’encarrega d’executar totes les instruccions dels programes: càlculs matemàtics, gestió del sistema operatiu, processament de dades, etc. Com més ràpid i més nuclis té, més tasques pot fer alhora.
| Camp | Detall |
|---|---|
| Marca | AMD (Advanced Micro Devices) |
| Model | AMD A4-8300 Series |
| Família | AMD A-Series (Godavari) |
| Socket | FM2+ (compatible amb placa HP) |
| Nuclis / Fils | 2 nuclis / 2 fils |
| Freqüència base | 3,5 GHz |
| Freqüència Turbo | fins a 3,9 GHz |
| Gràfics integrats | AMD Radeon R3 |
| TDP (calor) | 65W |
| Any de llançament | 2015 |
| Codi etiqueta | PC-01-CPU |
Per què és important?
- Determina la velocitat general de l’equip per a totes les tasques.
- El socket FM2+ fixa quines plaques base pot usar (ha de coincidir exactament).
- El TDP de 65W determina quin dissipador i quina font d’alimentació necessitem.
- Els gràfics integrats Radeon R3 permeten usar el PC sense targeta gràfica dedicada.
🧠 MEMÒRIA RAM — Codi: PC-01-RAM-1 / PC-01-RAM-2
Què és i per a què serveix? La RAM (Random Access Memory) és la memòria de treball de l’ordinador. Quan obres un programa, les seves dades es carreguen a la RAM perquè el processador les pugui llegir i escriure molt ràpidament. Com més RAM tens, més programes pots tenir oberts alhora sense que l’equip vagi lent.
| Camp | Detall |
|---|---|
| Tipus | DDR3 (Double Data Rate 3) |
| Model de referència | 1Rx6 (single rank, 6 chips per mòdul) |
| Capacitat per mòdul | 4 GB |
| Mòduls instal·lats | 2 (en mode Dual Channel) |
| Capacitat total | 8 GB DDR3 |
| Generació DDR3 | Llançada el 2007, popular fins 2015-2020 |
| Format | DIMM (per a PC de sobretaula) |
| Codi etiqueta mòdul 1 | PC-01-RAM-1 |
| Codi etiqueta mòdul 2 | PC-01-RAM-2 |
Per què és important?
- 8 GB de RAM és suficient per a tasques ofimàtiques, navegació i ús escolar.
- El mode Dual Channel (2 mòduls iguals) millora el rendiment fins a un 10-15% respecte a un sol mòdul.
- Ha de ser DDR3 perquè la placa base HP no accepta DDR4 (incompatibilitat de socket físic).
🖥️ PLACA BASE — Codi: PC-01-MB
Què és i per a què serveix? La placa base és el component central que connecta tots els altres. Té els connectors (sockets) per al processador, les ranures per a la RAM, els ports SATA per als discos, les ranures PCIe per a targetes d’expansió i tots els circuits que gestionen la comunicació entre components.
| Camp | Detall |
|---|---|
| Marca | HP (integrada al sistema) |
| Número de sèrie | PETYF0C0Z9V888 |
| Socket CPU | FM2+ (AMD A-Series) |
| Tipus de memòria | DDR3 |
| Factor de forma | Micro-ATX |
| Ports SATA | SATA III (6 Gbps) |
| Xip gràfic integrat | Sí (via APU AMD) |
| Ports expansió | PCIe x16 (gràfics), PCIe x1 |
| Connectors frontals | USB 2.0, HD Audio |
| Codi etiqueta | PC-01-MB |
Per què és important?
- Fixa quins processadors poden instal·lar-se (socket FM2+ exclusivament).
- Determina el tipus de RAM admès (DDR3, no DDR4).
- Controla la velocitat de transferència de dades del disc dur (SATA III = fins a 600 MB/s).
🔌 FONT D’ALIMENTACIÓ (PSU) — Codi: PC-01-PSU
Què és i per a què serveix? La font d’alimentació (PSU, Power Supply Unit) converteix el corrent altern (CA) de la xarxa elèctrica (230V a Europa) en corrent continu (CC) a les tensions que necessiten els components: 12V per als motors i processadors, 5V per a la lògica, i 3,3V per a circuits digitals.
| Camp | Detall |
|---|---|
| Marca | HP |
| Model / Referència | HP Level 3 |
| Número de sèrie | E132068 |
| Estàndard d’eficiència | Level 3 (eficiència energètica europea) |
| Format | ATX (estàndard per a torres) |
| Connectors | 24 pins MB, 4 pins CPU, SATA, Molex |
| Any estàndard Level 3 | Vigent des del 2014 |
| Codi etiqueta | PC-01-PSU |
Per què és important?
- Alimenta tots els components de forma estable; una PSU defectuosa pot danyar tota la placa.
- L’estàndard Level 3 garanteix un mínim d’eficiència del 85%, reduint el malbaratament elèctric.
- Ha de tenir potència suficient per al conjunt de components instal·lats.
💾 DISC DUR SSD — Codi: PC-01-HDD
Què és i per a què serveix? L’emmagatzematge permanent guarda el sistema operatiu, els programes i els fitxers de l’usuari, fins i tot quan l’ordinador s’apaga (a diferència de la RAM, que s’esborra). En aquest cas disposem d’una unitat SSD Kingston, molt més ràpida que un disc dur mecànic tradicional.
| Camp | Detall |
|---|---|
| Marca | Kingston Technology |
| Capacitat | 128 GB |
| Número de sèrie | SBFKB1D1 |
| Tipus | SSD (Solid State Drive — memòria flash) |
| Interfície | SATA III (6 Gbps) |
| Velocitat lectura aprox. | fins a 500 MB/s (vs ~120 MB/s d’un HDD) |
| Velocitat escriptura aprox. | fins a 450 MB/s |
| Format físic | 2,5″ (adaptat a badia de 3,5″ amb suport) |
| Consum | ~1W (molt inferior a un HDD mecànic) |
| Kingston fundada | 1987, Fountain Valley, Califòrnia (EUA) |
| Codi etiqueta | PC-01-HDD |
Per què és important?
- L’SSD és fins a 5 vegades més ràpid que un HDD: el sistema operatiu arranca en pocs segons.
- Sense parts mòbils: és més silenciós, consumeix menys i és molt menys sensible a cops.
- 128 GB és suficient per al sistema operatiu i programes d’ús escolar i oficina.
🌀 DISSIPADOR CPU — Codi: PC-01-DISS
Què és i per a què serveix? El dissipador és un radiador metàl·lic (normalment d’alumini o coure) que s’instal·la directament sobre el processador. La seva funció és absorbir la calor generada per la CPU i dissipar-la cap a l’aire. El ventilador accelera aquest procés fent circular aire fred per les aletes. Sense dissipador, el processador es cremaria en pocs segons.
| Camp | Detall |
|---|---|
| Marca | HP |
| Part Number (P/N) | 804057-001 |
| Compatible amb | Socket FM2+ (AMD A-Series) |
| Tipus | Dissipador actiu (amb ventilador integrat) |
| Material | Alumini amb base de coure |
| Connector | CPU_FAN (4 pins PWM) |
| Control de velocitat | PWM — la placa base regula la velocitat automàticament |
| Pasta tèrmica | Necessari aplicar entre CPU i dissipador |
| Codi etiqueta | PC-01-DISS |
Per què és important?
- Manté la CPU en temperatura de treball segura (per sota de 70-80 °C sota càrrega).
- El connector PWM de 4 pins permet control intel·ligent: va més lent quan la CPU és freda i s’accelera quan s’escalfa.
- La pasta tèrmica és imprescindible: omple les microrugositats entre la CPU i el metall per millorar la conducció de calor.
2. TAULA RESUM DE TOTS ELS COMPONENTS
| Codi Etiqueta | Component | Model / S/N | Any aprox. | Estat |
|---|---|---|---|---|
| PC-01-TORRE | Torre HP | HP L1M89AV | 2015-18 | ✅ Bo |
| PC-01-CPU | Processador | AMD A4-8300 | 2015 | ✅ Bo |
| PC-01-RAM-1 | RAM mòdul 1 | DDR3 4GB (1Rx6) | N/D | ✅ Bo |
| PC-01-RAM-2 | RAM mòdul 2 | DDR3 4GB (1Rx6) | N/D | ✅ Bo |
| PC-01-MB | Placa Base | HP PETYF0C0Z9V888 | 2015-18 | ✅ Bo |
| PC-01-PSU | Font Alimentació | HP Level3 E132068 | 2014+ | ✅ Bo |
| PC-01-HDD | SSD Kingston | 128GB SBFKB1D1 | 2015-20 | ✅ Bo |
| PC-01-DISS | Dissipador CPU | HP P/N 804057-001 | 2015-18 | ✅ Bo |
3. CONCLUSIÓ
L’equip PC-01 és un ordinador de gamma mitjana basat en un processador AMD A4-8300 amb socket FM2+, placa base HP compatible i 8 GB de RAM DDR3 en configuració Dual Channel. Gràcies a l’SSD Kingston de 128 GB, el sistema arranca i respon de manera àgil malgrat ser un equip de fa uns anys.
Tots els components han estat inventariats, etiquetats amb codis únics (format PC-01-COMPONENT) i verificats en funcionament. Aquesta documentació permet controlar el material durant tota la LAN Party i actuar ràpidament davant qualsevol incidència tècnica.
