Justificació tècnica

Per a la nostra instal·lació de LAN Party hem escollit cable UTP Cat6 perquè suporta fins a 1 Gbps (i fins a 10 Gbps en distàncies curtes), amb un ample de banda de 250 MHz. Això garanteix baixa latència i alt rendiment, essencial per a un entorn de joc en xarxa local.

El nostre cablejat compleix les normatives ISO/IEC 11801 (classe E) i EN 50173, que estableixen els requisits per a infraestructures de cablejat estructurat en edificis. La longitud màxima del segment horitzontal és de 90 m + 10 m de patch cord, molt per sobre de les nostres necessitats (2, 4, 6 i 8 metres).

Hem escollit l’estàndard de crimpatge T568B perquè és el més estès en entorns empresarials i d’esdeveniments. Hem aplicat T568B als dos extrems de cada cable, obtenint cables rectes (straight-through), compatibles amb tots els dispositius de xarxa actuals (switch, router, PC).

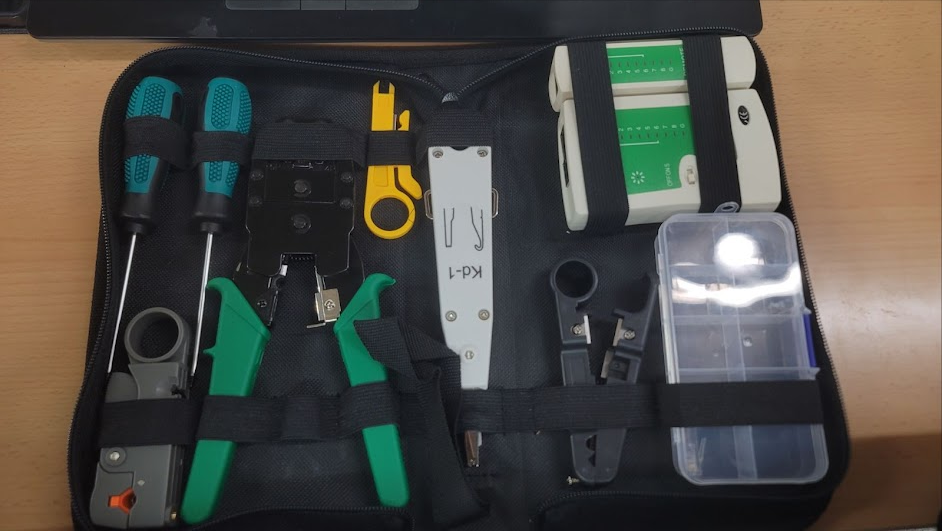

Materials i eines necessàries

Abans de començar, cal tenir preparat:

  • Cable UTP Cat6 en les longituds necessàries: 2 m, 4 m, 6 m i 8 m (2 de cada = 8 cables en total)
  • Connectors RJ-45 per a Cat6 (mínim 20 unitats + marge d’error per a possibles errors)
  • Crimpadora per a RJ-45
  • Pelacables per eliminar la coberta externa
  • Tester de xarxa per verificar la continuïtat
  • Tisores o tallacables per deixar els fils en recte
  • Etiquetes adhesives de l’Equip 1
  • Retolador permanent per escriure les etiquetes

Ordre dels fils: estàndard T568B

Amb el clip del connector cap avall i mirant els orificis des de davant, els fils s’introdueixen d’esquerra a dreta en aquest ordre:

PinColor
1Blanc – Taronja
2Taronja
3Blanc – Verd
4Blau
5Blanc – Blau
6Verd
7Blanc – Marró
8Marró

Important: aplica exactament el mateix ordre als dos extrems del cable. Si els dos extrems fossin T568A i T568B, obtindries un cable creuat (crossover), que no és el que necessitem per connectar PC a switch.

Procediment de crimpatge pas a pas

Per a cada extrem de cada cable:

Pas 1 — Pela la coberta externa Utilitza el pelacables per eliminar uns 2–2,5 cm de la coberta exterior. Ves amb compte de no tallar els fils interns.

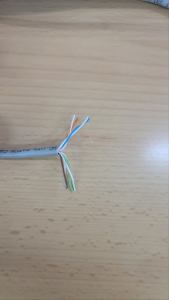

Pas 2 — Destrena els parells Destrena els quatre parells just el necessari (màxim 1,5 cm). Com menys destrenyis, millor es mantenen les propietats elèctriques del cable.

Pas 3 — Ordena els fils Disposa els vuit fils seguint l’ordre T568B de la taula anterior. Mantén-los plans, paral·lels i sense creuar-se.

Pas 4 — Talla en recte Amb les tisores o el tallacables, talla tots els fils a la mateixa alçada, deixant uns 1,2–1,3 cm de fil pelat des de la coberta.

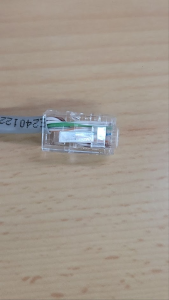

Pas 5 — Introdueix els fils al connector RJ-45 Empeny els fils fins que toquin el fons del connector. Comprova per la part davantera (transparent) que l’ordre de colors és correcte i que cada fil arriba al final del seu canal.

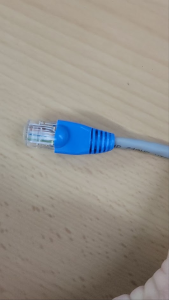

Pas 6 — Crimpa Introdueix el connector a la crimpadora i pressiona fins sentir un “clic” ferm. Comprova que el cable no es pot extreure tirant suaument.

Repeteix els mateixos 6 passos per a l’altre extrem. Cada cable necessita 2 cripmatges (un per extrem).

Resultats de la prova

Tots els 8 cables van superar la prova satisfactòriament. Cap cable va presentar errors de transmissió, talls de connexió ni degradació de rendiment durant la prova de transferència. Els LEDs d’activitat del switch es van encendre en verd en tots els casos, confirmant una connexió estable a 1 Gbps.

Etiquetatge — Equip 1

L’etiquetatge és obligatori als dos extrems de cada cable. Hem usat etiquetes adhesives pròpies de l’Equip 1 amb el format següent:

Format: EQ1-CXX-YM-A/B

  • EQ1 → Equip 1
  • CXX → número de cable (C01, C02…)
  • YM → longitud en metres (2M, 4M, 6M, 8M)
  • A / B → extrem A (origen) o extrem B (destinació)

Relació completa de cables de l’Equip 1

Consell: col·loca l’etiqueta just darrere del connector RJ-45, no al mig del cable, perquè no es desprengui quan connectis i desconnectis.

Codi cableLongitudColor etiqueta
EQ1-C012 mRosa
EQ1-C022 mRosa
EQ1-C034 mLila
EQ1-C044 mLila
EQ1-C056 mTaronja
EQ1-C066 mTaronja
EQ1-C078 mGroc
EQ1-C088 mGroc

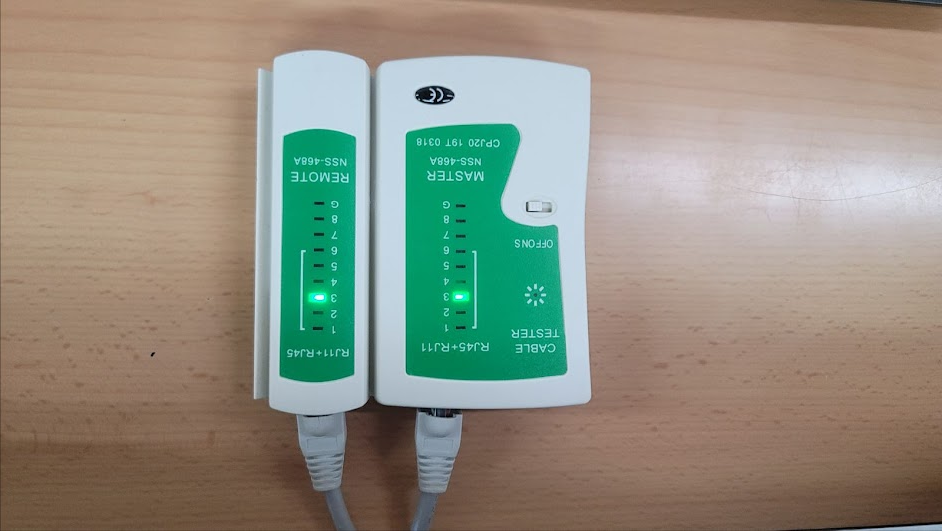

Verificació amb el tester de xarxa

Un cop crimpats els dos extrems, connecta el cable al tester i comprova:

  • Els 8 LEDs s’encenen en ordre (1 → 2 → 3 → 4 → 5 → 6 → 7 → 8): el cable és correcte.
  • Algun LED no s’encén: hi ha un fil que no fa contacte. Cal tornar a crimpar aquell extrem.
  • Dos LEDs s’encenen alhora: curtcircuit entre fils. Cal revisar l’ordre i tornar a crimpar.
  • L’ordre dels LEDs és incorrecte: els fils estan en ordre equivocat. Cal tornar a crimpar.
